Механизм управления шиномонтажным стендом

Информация » Модернизация шиномонтажного участка автотранспортного цеха » Механизм управления шиномонтажным стендом

Страница 4

Зафиксировать зажимы на передней кромке обода 3 (рис. 3.10. б) и поместить за ними оба борта шины.

Вставить крюк на 2 см за переднюю кромку обода и поворачивать колесо по часовой стрелке до полной усадки шины. При этом следует следить за правильной усадкой бортов в монтажные углубления.

Для раздельной усадки бортов следует произвести действия, описанные в разделе «Монтаж тракторных колес и колес для другой сельскохозяйственной техники».

Установить шину на обод, максимально центрируя положение обеих сторон. Если колесо имеет камеру, следует вставить ее перед установкой шины, аккуратно и правильно расправив ее внутри.

С помощью отделительного инструмента 1 (рис. 3.9. а) усадить второй борт.

Вставить составные части обода и зафиксировать их стопорным кольцом. При работе с бескамерными шинами следует вставить кольцевой уплотнитель между ободом и составными частями.

Шиномонтажный стенд Navigator 03-58 GIGA имеет сертификат соответствия (Система сертификации ГОСТ Р Госстандарта России).

Шиномонтажный стенд для монтажа и демонтажа шин (рис 3.11.),

патент №2377138, патентообладатель ОАО "Горно-металлургическая компания "Норильский никель, содержащий основание с закрепленными на нем стойками, на которых установлен двусторонний гидроцилиндр с верхней и нижней траверсами на штоках, с закрепленными на нем опорными ребрами для посадки диска. На траверсах выполнены упоры для воздействия на элементы колеса. Гидроцилиндр приводится в действие насосной станцией. Грузоподъемным приспособлением снимается верхняя траверса, колесо устанавливается на опорные ребра, устанавливается верхняя траверса. Воздействуя верхней траверсой, снимают замочное и уплотнительное кольца. При перемещении нижней траверсы шина сходит с обода, снимают со стенда верхнюю траверсу грузоподъемным устройством, затем шину. Выдвигают упоры, закрепленные на гидроцилиндре, шину устанавливают торцом посадочного кольца на упоры, устанавливают верхнюю траверсу, с помощью подвижных упоров спрессовывают борт шины с посадочного кольца. Далее вновь снимают верхнюю траверсу, сдвигают верхние упоры, чтобы застопорить обод, снимают разобранную шину.

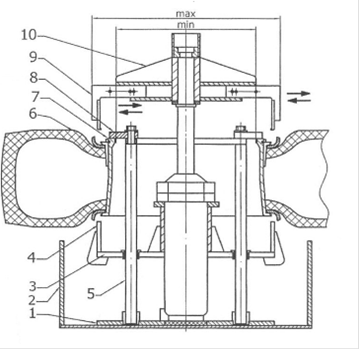

Рис. 3.11. Стенд шиномонтажный:

1 – опорная плита; 2 – корпус; 3 – нажимная плита; 4 – упор; 5 – стойки направляющие; 6 – шина; 7 – обод; 8 – откидной замок; 9 – упоры выдвижные; 10 – верхняя траверса

Задача изобретения - повышение производительности труда, снижение размеров стенда, снижение затрат на установку и обслуживание, снижение эксплуатационных расходов на обслуживание, снижение стоимости стенда.

Патент №2013218, патентообладатель – Ворухайлов Степан Андреевич.

Стенд содержит раму, на которой закреплены откидные захваты, направляющие, верхний вертикальный захват, силовые гидроцилиндры и гидроцилиндр с опорным кронштейном на штоке. Ось гидроцилиндра совпадает с осью стенда, а сам он смонтирован внутри ползуна, на котором жестко закреплена траверса, связанная с силовыми гидроцилиндрами. С траверсой шарнирно связаны лапы. Лапы соединены со штоком гидроцилиндра при помощи рычагов, а между собой соединены при помощи секторов.

Известен стенд для демонтажа шин, содержащий раму, упоры, захваты колеса, силовой гидроцилиндр и гидроцилиндр, шарнирно связанный с лапами и центрирующие ролики. Стенд представлен на рис. 3.12.

Рис. 3.12. Стенд шиномонтажный

Патент № 1654023, патентообладатель Буравцев Александр Николаевич. Изобретение относится к монтажно-демонтажному оборудованию. Цель изобретения - упрощение конструкции стенда, повышение его производительности и эффективности за счет предотвращения повреждения бортов шины. При помощи подъемного устройства 22 устанавливают колесо с шиной 33 на стол 8. Устанавливают головку 12 с рычагом 14 и роликом 16 на вал 5. Стопорят корпус 6 и стол 8 стопором 7 и вращением рычага 14 эллипсовидным роликом 16 отбортовывают верхний борт шины Изобретение относится к оборудованию для обслуживания колес транспортных средств, в частности к стендам для монтажа и демонтажа шин с колес транспортного средства, и может быть использовано на ремонтных предприятиях, станциях технического обслуживания автомобилей. При замене элементов колес (шин, камер, от обода. Заменяют рычаг 14 с роликом на рычаг с крюком (на чертеже не показан) и вращением рычага выводят верхнюю бортовую закраину обода. Снимают головку 12 с рычагом. Стопор 7 выводят из зацепления со столом 8, а стопор 10 соединяют со столом. Включают привод 2, колесо начинает вращаться, включают привод пневмоцилиндра 20, ролик 15 отбортовывает нижний борт шины и, продолжая движение, выводят шину с камерой за верхний борт диска. Подъемным устройством 22 снимают шину с камерой со стенда. При монтаже подъемным устройством 22 устанавливают шину на диск, закрепленный на столе 8. Устанавливают головку 12 с рычагом 14 на вал 5. Соединяют стопором 7 корпус 6 и стол 8, выводят стопор 10. Включают двигатель 2 и вращением рычага 14 с роликом 16 и запрессовывают нижний борт шины за борт диска. Монтируют камеру, Далее двигателем 2 и вращением рычага 14 с роликом 16 запрессовывают верхний борт шины. Подъемным устройством 22 снимают шину с колесом. 9, преимущественно колес с неразъемным ободом.
