Принцип действия

Информация » Устройство автоматической системы регулирования температуры охлаждающей жидкости » Принцип действия

Система автоматического регулирования (вентилятор с гидромуфтой и терморегулятором РТП/р-6) поддерживает оптимальную температуру охлаждающей жидкости в пределах 75—105°С. Терморегулятор устанавливается с помощью специального ключа вращением за штуцеры терморегулятора а (см. рис. 3) в резьбовую бонку МЗОХ1.5 2 (рис. 2) на трубе отвода охлаждающей жидкости из головки дизеля в радиатор так, чтобы баллон датчика омывался потоком жидкости.

При достижении температуры охлаждающей жидкости (82±2) °С начинает увеличиваться в объеме термореактивный наполнитель 2 (рис. 3) датчика температуры 1, шток 3 выжимается из датчика, клапан 5 открывается и масло поступает в полость гидромуфты, частота вращения вентилятора возрастает.

охлаждающий жидкость устройство автоматический

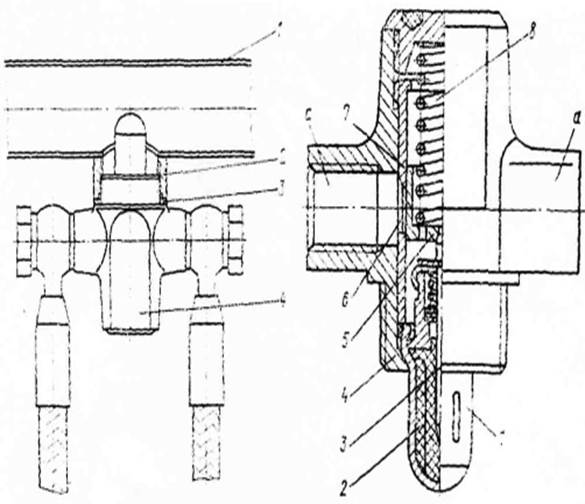

Рис.2 Рис.3

Рис. 2. Установка терморегулятора:

1 — труба отвода охлаждающей жидкости из головки дизеля в радиатор; 2 — бойка; 3 — кольцо уплотнительное: 4 -терморегулятор

Рис. 3 Терморегулятор:

1 - датчик температуры; 2 — наполнитель термоактивный; 3 — шток датчика: 4 —; 5 — клапан-, 6 — окно гильзы; 7 — ; 8 — пружина; а — штуцеры терморегулятора.

При снижении температуры охлаждающей жидкости количество масла, поступающего в гидромуфту, уменьшается, и частота вращения вентилятора снижается. При полном отключении подачи масла в гидромуфту, вентилятор продолжает вращаться с остаточной частотой вращения 500 об/мин.
