Ремонтно-технологическая часть

Информация » Разработка технологического процесса капитального ремонта газораспределительного механизма автомобиля ВАЗ 2106 » Ремонтно-технологическая часть

Страница 1

Характеристика автомобиля

http://www.autoprospect.ru/vaz/2106-zhiguli/images/books/1039/01-2106_001sm.jpg

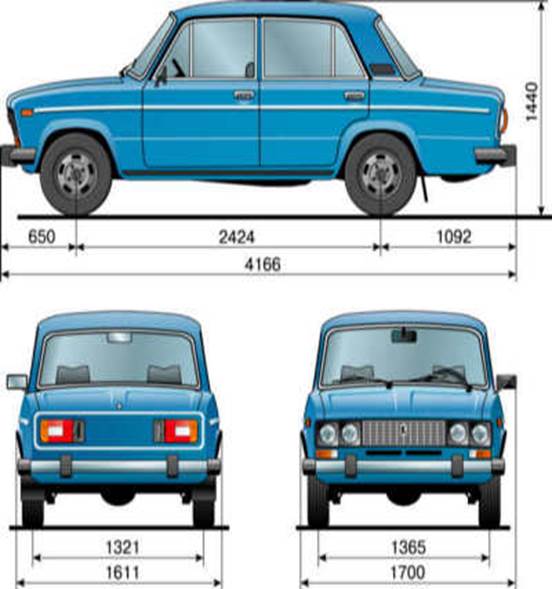

Рис.1 Габаритные размера машины

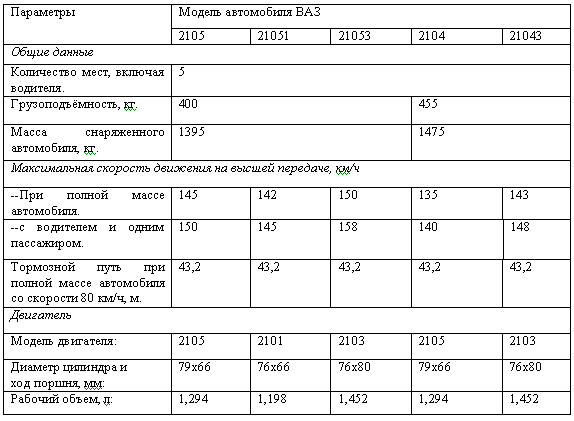

Таблица 1 Параметры автомобиля ВАЗ

1.2 Назначение, характеристика и устройство механизма

газораспределения автомобиля ВАЗ 2106

Распределительный механизм двигателя служит для регулирования процессов впуска горючей смеси в цилиндры и выпуска из них отработавших газов в соответствии с принятым для данного двигателя порядком работы цилиндров (1-3-4-2), фазами газораспределения и числом оборотов. В двигателе автомобиля ВАЗ-2106 применен клапанный распределительный механизм с верхним однорядным наклонным расположением клапанов и верхним расположением распределительного вала.

:

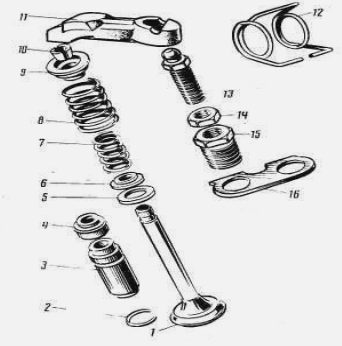

Рис.2 Клапанный механизм двигателя

1 - клапан; 2 - стопорное кольцо; 3 - направляющая втулка; 4 - маслоотражательный колпачок; 5- опорная шайба наружной пружины; 6- опорная шайба внутренней пружины; 7-внутренняя пружин; 8-наружная пружина; 9 – тарелка; 10 – сухарь; 11 – рычаг клапана; 12 – пружина рычага; 13 – регулировочный болт; 14 – контргайка; 15 – втулка регулировочного болта; 16 – стопорная пластина пластины рычага

Механизм состоит из цепного привода, распределительного вала с корпусом, рычагов привода клапанов, опорных регулировочных болтов, клапанов с пружинами и втулками и ряда других деталей. Привод распределительного вала осуществляется двухрядной цепью с полуавтоматическим натяжителем и успокоителем.

Чугунная ведомая звездочка распределительного вала проворачивается с помощью цепи, получающей вращение от стальной ведущей звездочки, установленной на носке коленчатого вала. Цепь одновременно приводит во вращение чугунную звездочку, закрепленную на валу привода масляного насоса, распределителя зажигания и бензонасоса. Для гашения колебаний цепи служит успокоитель, неподвижно закреплённый на торце двигателя.

http://avtopomohc.ucoz.ru/2106/2/Image778.jpg

Рис.3 Цепной привод распределительного вала

1 - звездочка привода распределительного вала; 2 - цепь; 3 - успокоитель цепи; 4 - звездочка привода масляного насоса; 5 - звездочка коленчатого вала; 6 - башмак натяжителя цепи; 7 башмак натяжителя; 8 — натяжитель цепи

Компенсация люфтов, которые могут возникнуть при вытягивании цепи, вследствие её износа обеспечивается башмаком, прижимаемым к ней плунжером натяжителя.

Корпус натяжного устройства неподвижно закреплен в правой части головки блока (см. приложение). Распределительный вал двигателя – чугунный, литой.

Он устанавливается в специальном корпусе подшипников, установленном на головке цилиндров. У вала пять шеек, наружные диаметры которых последовательно уменьшаются для облегчения установки вала в корпус. От осевых перемещений вал удерживается упорным фланцем, помещенным в проточке передней опорной шейки вала. Наружная поверхность вала фосфартирована. Вдоль оси вала сделано сквозное отверстие, которое служит для распределения масла к шейкам и кулачкам. Основные размеры распределительного вала и корпуса подшипников даны в приложении.

Страницы: 1 2
