Анализ условий труда и выявление опасных и вредных производственных факторов
Коэффициент отражения для свежевыбеленных потолка, стен и пола соответственно: 70%, 50%, 30%.
Проведем расчет численности светильников.
Освещение выполняется лампами накаливания мощностью Р=200 Вт. Высота подвеса светильников h = 4,5 метра. Площадь помещения S = 183 м2 (18,3х10).
1. Определяем индекс помещения по формуле [24]:
(5.3)
где i – индекс помещения;
h – расчетная высота подвеса светильников, м;
А – длина помещения, м;
В – ширина помещения, м.
Подставим в формулу 5.3 числовые значения:
Для принятого светильника и принятых коэффициентах отражения при индексе помещения і = 2 определяем коэффициент использования светового потока h для светильников с ламповым накаливанием, по приложению 8.
Коэффициент использования светового потока h = 0,66.
При приложению 6 для лампы Г220-300 определяем световой поток Фл = 4600 лм.
По приложению 5 определяем коэффициент запаса Кзап = 1,5 и коэффициент равномерности освещения z = 1,15.
Определяем необходимое количество светильников по формуле [24]:
(5.4)
где n – количество светильников, шт;
Енорм – нормируемая освещенность, лк;
S – площадь помещения, м2;
Кзап – коэффициент запаса, учитывающий старение и запыление светильников;
Z – коэффициент равномерности освещения;
h – коэффициент использования светового потока.
Подставим в формулу 5.4 значения величин и получим:

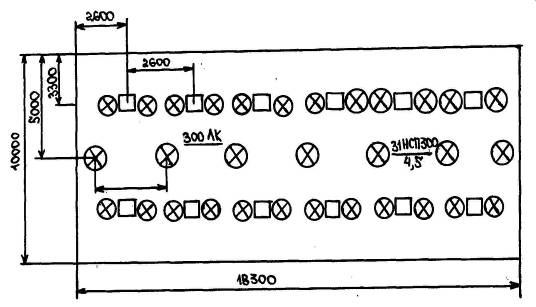

Рисунок 5.1 – План расположения светильников в помещении, где расположена испытательная станция
