Домкрат самолетный

Информация » Домкрат самолетный

Цель этой работы состоит в том, чтобы спроектировать винтовой механизм авиационных устройств (домкрат самолетный). Назначение передач винт-гайка – преобразование вращательного движения в поступательное. Передачи обеспечивают большой выигрыш в силе, возможность получения медленного движения, большую несущую способность при малых габаритах, возможность достижения высокой точности перемещений, простоту конструкции и изготовлению, поэтому винтовые механизмы получили широкое распространение в авиационных устройствах и работах.

В данной работе спроектирован самолётный домкрат. Рассчитаны винт, гайка, корпус винтовой передачи.

Также проведены проверочные расчёты и подобраны стандартные детали.

вой механизм домкрат самолетный

Исходные данные

Основные исходные данные:

- действующая сила P, Н: 9000;

- тип резьбы: ГОСТ 9484;

- габаритный размер , мм: 1500;

- ход винта: ;

- габаритный размер : .

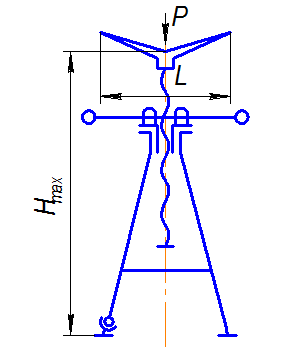

Схема механизма представлена на рисунке 1.

Рис 1 – Схема домкрата самолетного

Так как механизм ответственный и испытывает большую нагрузку, то материалы винта назначаем из качественной стали, а для гайки - из бронзы.

Для винта: Сталь45 (sв=610 sт=360);

Для гайки: БроФ 10-1 ГОСТ 613-41 (sв=300).
